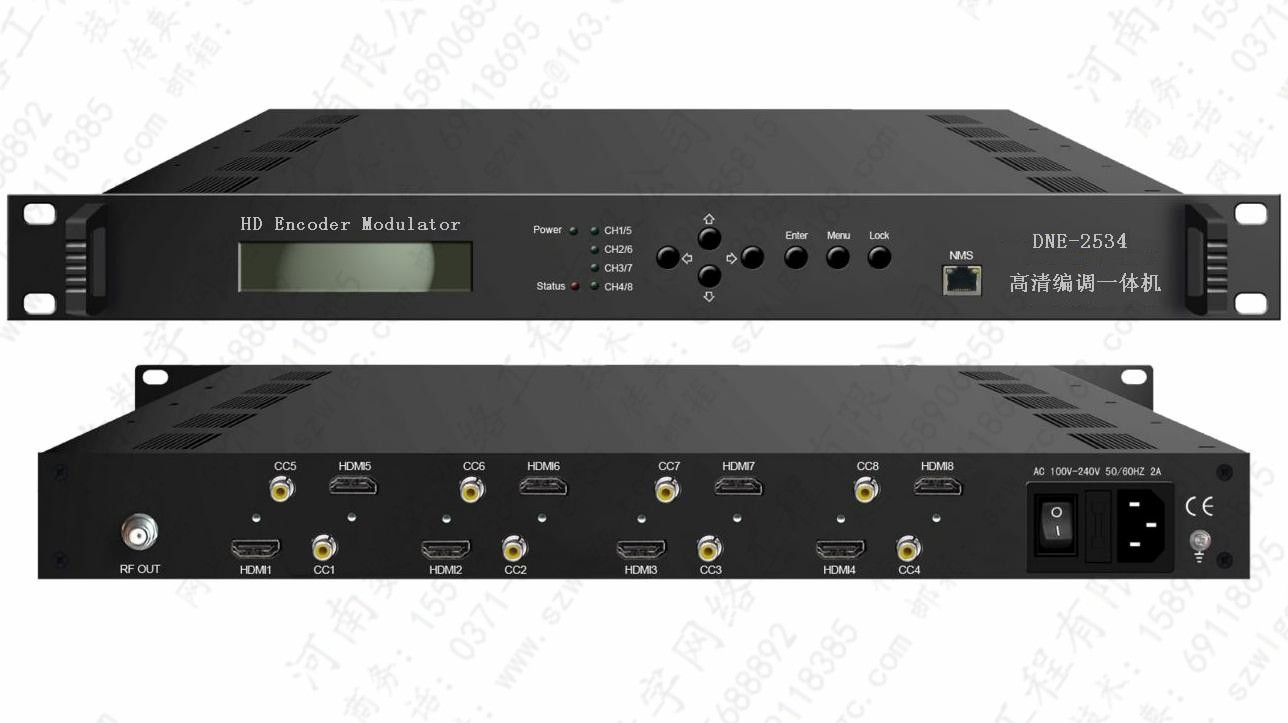

| DNE-2234 高清編調一體機 |
 |
| 產品概述 |
| 高清編調一體機是我公司研發的一款集成MPEG-2編碼和調制功能的一體機設備，可將音視頻信號轉換為DTMB/DVB-C/-T/ATSC/ISDB-T RF輸出。它支持4路或8路HDMI輸入，信號源可來自機頂盒、衛星接收機、閉路電視攝像機和天線等，輸出的信號由電視或機頂盒等接收。該設備即插即用的模塊化設計和靈活的配置使其具有高的可擴展性，性能卓越。 |
| 主要特性 |
●支持4路/8路HDMI輸入；
●支持的視頻編碼格式：MPEG-2；
●支持的音頻編碼格式：MPEGI layer2,AAC,AC3；
●支持低延時(50~1000ms)；
●支持CC字幕(Closed Caption)，EIA 608；
●支持DTMB/DVB-C/-T/ATSC/ISDB-T調制輸出，調制方式可自行切換；
●支持網絡管理（Web），并可通過網絡升級 |
| 技術指標 |
輸入 |
4路/8路HDMI輸入 |
4路/8路CC字幕輸入 |
視頻編碼 |
編碼格式 |
MPEG-2 |
分辨率 |
輸入 |
輸出 |
1080@59.94/60p |
1080@30p |
1080@50p |
1080@25p |
1080@59.94/60i |
1080@30p |
1080@50i |
1080@25p |
720@50/59.94/60p |
720@25/30p |
576@50i |
576@25p |
480@59.94/60i |
480@30p |
視頻寬高比 |
16 ：9 |
碼率 |
2.000 ~ 20.000 Mbps |
碼率模式 |
VBR |
音頻編碼 |
編碼方式 |
MPEGI layer 2，AAC，AC3 |
采樣率 |
48kHz |
碼率 |
MPEGI layer 2（192kbps） |
AAC（VBR） |
AC3（128kbps） |
DTMB調制 |
頻率范圍 |
100 ~ 1000MHz，1KHz步進 |
射頻輸出電平 |
-48 ~ -10dBm，1dB步進 |
帶寬 |
2M，3M，4M，5M，6M，7M，8M |
MER |
≥30dB |
DVB-C調制 |
調制標準 |
J.83A (DVB-C), J.83B |
|
J.83A |
J.83B |
調制星座 |
16/32/64/128/256QAM |
64/ 256QAM |
帶寬 |
8M |
6M |
符號率 |
3.000 ~ 7.000Msps |
RF頻率范圍 |
100 ~ 1000MHz，1kHz步進 |
RF輸出電平 |
-48 ~ -10dBm，1dB步進 |
MER |
≥30dB |
DVB-T調制 |
調制標準 |
DVB-T COFDM |
調制星座 |
QPSK，16QAM，64QAM |
帶寬 |
2M，3M，4M，5M，6M，7M，8M |
FEC編碼碼率 |
1/2，2/3，3/4，5/6，7/8 |
保護間隔 |
1/32， 1/16， 1/8，1/4 |
傳輸模式 |
2K，8K |
RF頻率范圍 |
100 ~ 1000MHz，1KHz步進 |
RF輸出電平 |
-48 ~ -10dBm，1dB步進 |
MER |
≥30dB |
ISDB調制 |
調制標準 |
ARIB STD-B31 |
調制星座 |
QPSK，16QAM，64QAM |
FEC編碼碼率 |
1/2，2/3，3/4，5/6，7/8 |
保護間隔 |
1/32，1/16，1/8，1/4 |
傳輸模式 |
2K，4K，8K |
RF頻率范圍 |
100 ~ 1000MHz，1KHz步進 |
RF輸出電平 |
-48 ~ -10dBm，1dB步進 |
ATSC調制 |
調制標準 |
ATSC A/53 |
RF頻率范圍 |
100 ~ 1000MHz，1KHz步進 |
RF輸出電平 |
-48 ~ -10dBm，1dB步進 |
MER |
≥30dB |
系統 |
網絡管理（Web） |
英文顯示界面 |
可通過網絡升級 |
通用 |
電源需求 |
AC 100V±10%，50/60Hz or AC 220V±10%，50/60Hz |
尺寸 |
482mm*328mm*44.5mm |
溫度范圍 |
0~45℃(工作)，-20~80℃(存儲) |
|
|
|
|
